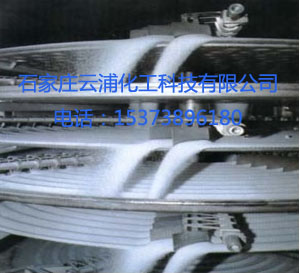

盤干機內部構造

盤干運行圖

盤式連續干燥器

　　工作原理：
　　濕物料自加料器連續的加到干燥器上部層干燥盤上，帶有耙葉的耙臂作回轉運動使耙葉連續的翻炒物料。物料沿指數螺旋線流過干燥盤表面，在小干燥盤上的物料被移送到外緣，并在外緣落到下方的大干燥盤外緣，在大干燥盤上物料向里移動并從中間落料口落入下一層小干燥盤中。大小干燥盤上下交替排列，物料得以連續的流過整個干燥器。中空的干燥盤內通入加熱介質，加熱介質形式有飽和蒸汽、熱水、導熱油和熔鹽，加熱介質由干燥盤的一端進入，從另一端導出。已干物料從后一層干燥盤落到集料盤，后被耙葉移送到出料口排出。濕份從物料中逸出，由設在頂蓋上的排濕口排出，真空型盤式連續干燥器的濕份由設在頂蓋上的真空口抽出。從底層排出的干物料可直接包裝。通過配加翅片加熱器、溶劑回收冷凝器、袋式除塵器、預干燥機、引風機等輔機，可提高其干燥的生產能力，干燥膏糊狀和熱敏性物料，可方便回收溶劑，并能進行升溫、冷卻、煅燒、升華、熱解和反應操作。
　　主要特點：
　　調控容易、適用性強；
　　操作簡單、容易、能耗低；
　　操作環境好，可回收溶劑，粉塵排放符合要求；
　　安裝方便，占地面積小。
　　適用范圍：可廣泛應用于各行業的粉粒狀、顆粒狀物料的干燥、煅燒或冷卻。
